Intelligente Beschattungsautomation

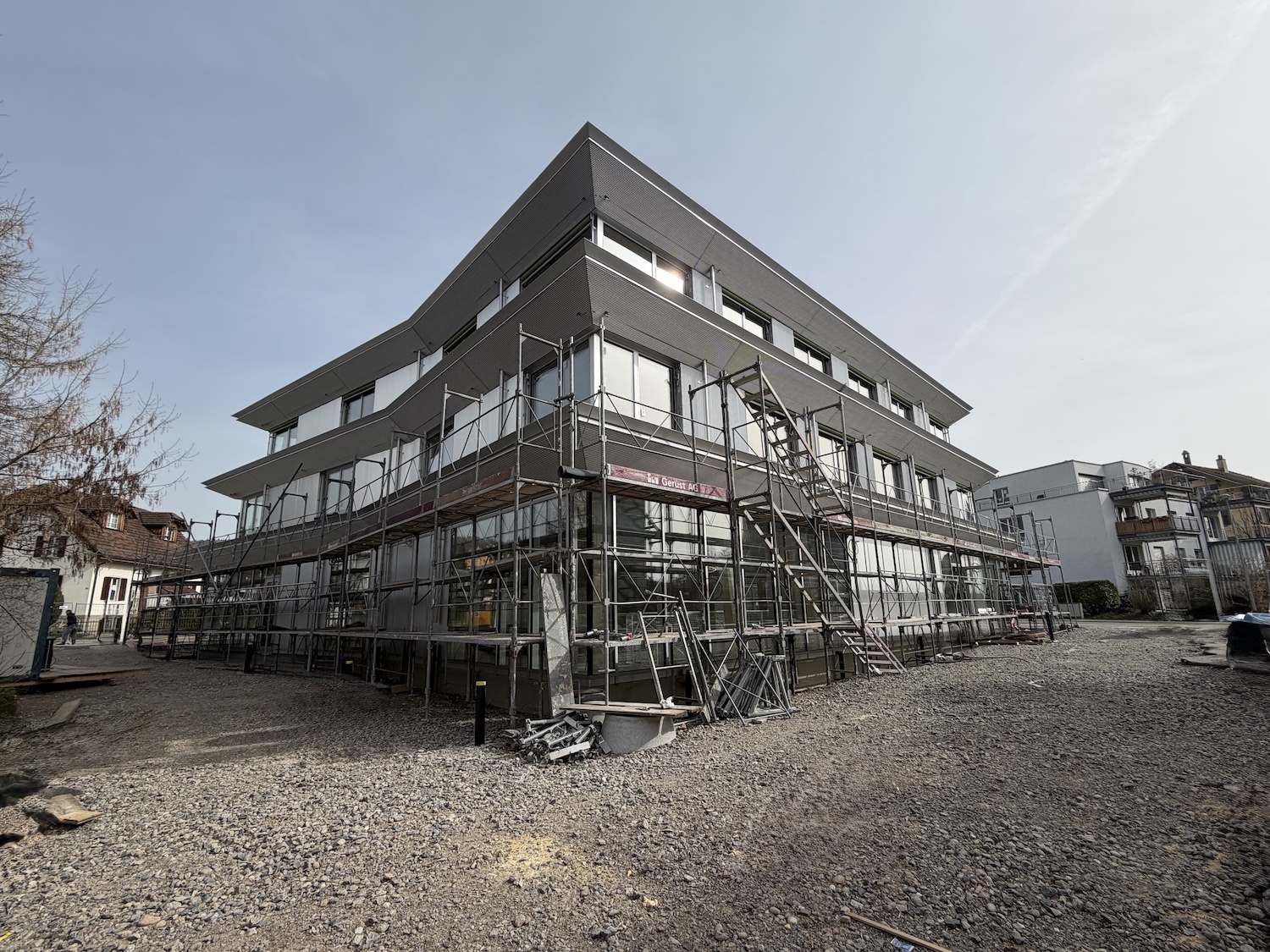

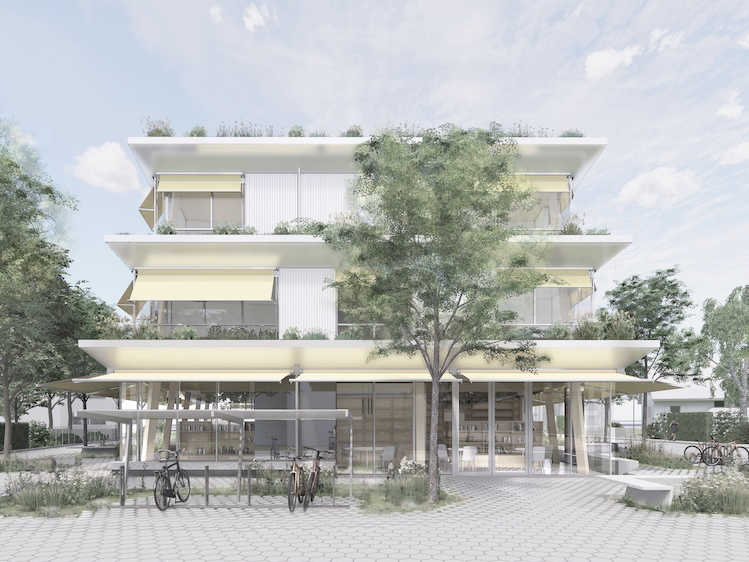

Direkt an der Bergstrasse in Uetikon am See, entstand ein Neubau der besonderen Art: ein Gebäude, das zwei völlig unterschiedliche Nutzungswelten unter einem Dach vereint. Im Erdgeschoss befindet sich eine öffentliche Bibliothek und darüber erstrecken sich mehrere Etagen mit Wohnungen. Diese Dualität aus öffentlichem Kulturraum und privatem Wohnraum macht das Projekt architektonisch wie gebäudetechnisch aussergewöhnlich.
Für die smarte Beschattungsautomation setzte das Projektteam auf eine massgeschneiderte DOMINOSWISS-Lösung von Brelag mit dem KNOCKAUT® TITAN als zentralem Steuerungssystem.
Die Herausforderung
Während die Beschattung in den Wohngeschossen über die bewährte DOMINOSWISS-Funktechnologie gelöst werden konnte, stellte die Bibliothek eine besondere Anforderung: Die Storen im Erdgeschoss sollten nicht nur über die KNOCKAUT-Umgebung, sondern auch direkt über das bauseitige KNX-System angesteuert werden können. Das bedeutete: Der KNOCKAUT Titan musste als Bindeglied zwischen der DOMINOSWISS-Welt und der KNX-Gebäudeautomation fungieren.
Darüber hinaus wurde die Anlage in verschiedene Beschattungssektoren Unterteils, sodass sowohl die Becshattungsfunktion als auch die Windautomatik optimal auf die Anforderungen abgestimmt sind.
Info & Produkte
Ort
Uetikon am See, Zürich
Projektjahr
2025 bis 2026
Produkte
9 DOMINOSWISS MX FE Ultra
33 MaxFlex Funktaster in verschiedenen Ausführungen
mehrere Funksender DOMINOSWISS FS8MTW
1 DOMINOSWISS Wetterstationen SWRW
1 KNOCKAUT® TITAN FusionONE Metal Controller
Die Herausforderung
Während die Beschattung in den Wohngeschossen über die bewährte DOMINOSWISS-Funktechnologie gelöst werden konnte, stellte die Bibliothek eine besondere Anforderung: Die Storen im Erdgeschoss sollten nicht nur über die KNOCKAUT-Umgebung, sondern auch direkt über das bauseitige KNX-System angesteuert werden können. Das bedeutete: Der KNOCKAUT Titan musste als Bindeglied zwischen der DOMINOSWISS-Welt und der KNX-Gebäudeautomation fungieren.
Darüber hinaus wurde die Anlage in verschiedene Beschattungssektoren Unterteils, sodass sowohl die Becshattungsfunktion als auch die Windautomatik optimal auf die Anforderungen abgestimmt sind.
Info & Produkte
Ort
Uetikon am See, Zürich
Projektjahr
2025 bis 2026
Produkte
9 DOMINOSWISS MX FE Ultra
33 MaxFlex Funktaster in verschiedenen Ausführungen
mehrere Funksender DOMINOSWISS FS8MTW
1 DOMINOSWISS Wetterstationen SWRW
1 KNOCKAUT® TITAN FusionONE Metal Controller
Die Umsetzung
Für das Wohn- und Geschäftshaus an der Bergstrasse 137 realisierte die Brelag Schweiz AG eine Lösung mit insgesamt 47 DOMINOSWISS MX FE Slim Funkempfängern. Als zentrales Steuerungsgehirn kommt der KNOCKAUT®Titan zum Einsatz inklusive Hagelschutzmodul und der KNX-Schnittstelle für die Bibliothek. Damit lassen sich sämtliche Beschattungselemente über eine einzige Plattform koordinieren: ob Markise, vertikale Store oder Raffstore, ob Wohnzimmer im dritten Obergeschoss oder Lesebereich im Erdgeschoss.
Was dieses Projekt von einem klassischen Wohnbau unterscheidet, ist die Heterogenität der Anforderungen. Die Wohnungen in den Obergeschossen folgen einer klaren Logik: individuelle Bedienung, automatisierter Witterungsschutz, minimaler Aufwand für die Bewohnenden. Die Bibliothek im Erdgeschoss hingegen ist ein öffentlicher Raum mit wechselnden Nutzungssituationen, unterschiedlichen Zonen - von der Kinderwelt bis zum Seminarraum - und einem professionellen Gebäudemanagementsystem auf KNX-Basis.
Beide Welten mussten nahtlos in ein gemeinsames Automationskonzept integriert werden. Genau hier lag die eigentliche Komplexität des Projekts.
Windschutz
Alle Storen reagieren automatisch auf Windmessungen der angebundenen Wetterstation. Dabei gelten unterschiedliche Schwellwerte je nach Beschattungstyp:
- Vertikale Storen: Hochfahren und Sperren ab 60 km/h, Entsperren unter 40 km/h
- Markisen: Hochfahren und Sperren ab 38 km/h, Entsperren unter 28 km/h
Die feinere Abstufung bei den Markisen trägt deren höherer Windempfindlichkeit Rechnung. Nach Abklingen des Alarms entsperrt das System mit Verzögerung automatisch. Die manuelle Bedienung ist danach wieder ohne Einschränkungen möglich.
Regenschutz
Bei aktivem Regen werden alle Markisen automatisch eingefahren. Im Unterschied zum Windschutz erfolgt dabei keine Sperrung. Die Bewohnerinnen, Bewohner und Bibliothekspersonal können die Markisen jederzeit manuell übersteuern.
Hagelschutz via SRF Meteo
Ein besonderes Highlight ist das Hagelschutzmodul auf Basis der SRF-Meteo-Frühwarnung. Sobald eine Hagelwarnung eingeht, fahren sämtliche Storen des gesamten Gebäudes automatisch hoch und bleiben gesperrt bis das offizielle Entwarnsignal folgt. Dieses Frühwarnsystem bietet einen wertvollen Schutz für die Beschattungselemente.
Die Storen im Erdgeschoss, also im Bibliotheksbereich, sind vollständig in das KNX-Gebäudemanagement-System eingebunden. Über die bauseitige Visualisierung lassen sich folgende Gruppen direkt ansteuern:
- Ostfassade Markisen
- Südfassade Markisen und vertikale Storen
- Westfassade Markisen und vertikale Storen
- Erdgeschoss komplett (Markisen / vertikale Storen)
Diese Gruppenstruktur gibt dem Bibliothekspersonal präzise Kontrolle über die Beschattung der verschiedenen Zonen - sei es für eine Filmvorführung in der Kinderwelt, ein Seminar im Gruppenraum oder den regulären Bibliotheksbetrieb.
Zeitautomation für die Bibliothek
Ergänzend zur manuellen und KNX-gesteuerten Bedienung steht für die Bibliothek eine konfigurierbare Zeitautomationzur Verfügung. Das Bibliothekspersonal kann über die KNOCKAUT-Visualisierung - zugänglich per App oder Browser - selbstständig festlegen, zu welchen Zeiten die Markisen und Storen im Erdgeschoss automatisch gefahren werden sollen. Die Zeiten lassen sich pro Sektor individuell einstellen und jederzeit anpassen: flexibel, ohne Programmieraufwand, direkt im laufenden Betrieb.
Reinigungsmodus
Für die Fensterreinigung stehen in der Visualisierung dedizierte Gruppen pro Fassade zur Verfügung. Für jede Gruppe können Auf- und Abfahrbefehle, feste Positionen sowie Sperr- und Entsperrfunktionen aktiviert werden. Ein praktisches Detail, das im Alltag eines Gebäudes dieser Grösse einen echten Unterschied macht.
Das Wohn- und Bibliotheksgebäude an der Bergstrasse in Uetikon am See zeigt, wie vielseitig und skalierbar die DOMINOSWISS-Lösung von BRELAG ist - auch dann, wenn ein Gebäude zwei grundlegend verschiedene Nutzungswelten in sich vereint.
Die nahtlose KNX-Integration für die Bibliothek, das mehrstufige Witterungsschutzkonzept und die intuitive Visualisierung über den KNOCKAUT®Titan schaffen eine Automation, die jedem Nutzungsprofil gerecht wird: den Bewohnerinnen und Bewohnern in den Obergeschossen ebenso wie dem Bibliothekspersonal und den Besucherinnen und Besuchern im Erdgeschoss.
Produkte entdecken
DOMINOSWISS MX FE Slim
Die MX FE Slim Funkempfänger steuern Markisen in diesem Gebäude und sind mit 14,6 mm besonders schmal gearbeitet, sodass sie praktisch in jeden Storenkasten passen.
KNOCKAUT® TITAN FusionONE Metal
Das gesamte System wird von zwei TITAN-Controllern koordiniert, die via eGate zu einer Einheit verschmelzen. Mittels App kann der Hauswart nun kinderleicht Storen steuern und Zugänge kontrollieren.

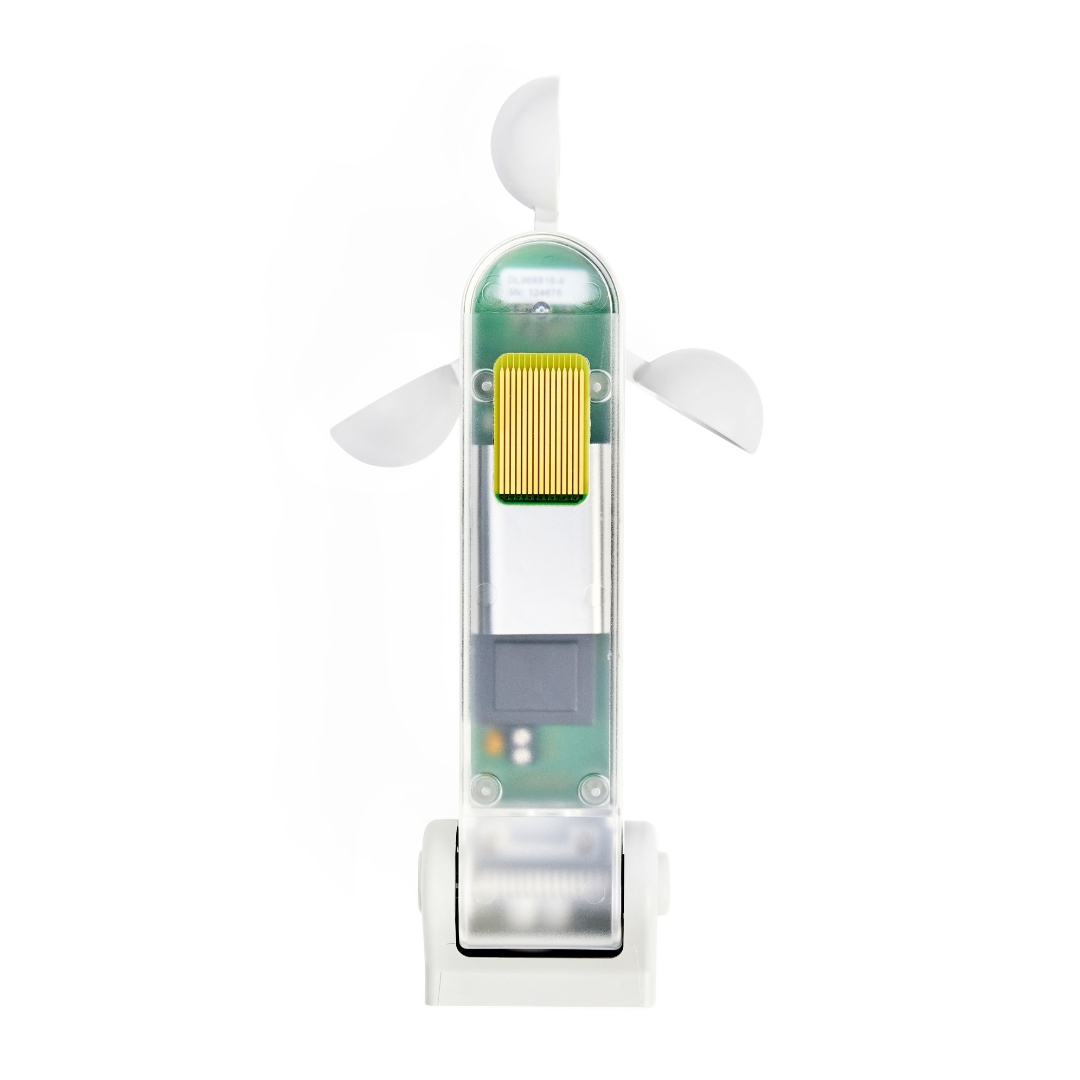

DOMINOSWISS Wetterstation SWRW
Die Wetterstation schützen die Beschattungselemente vor der Witterung und sorgen gleichzeitig dafür, dass sich die Räume an warmen Tagen nicht so schnell aufheizen.
